✪職人心工程筆記本✪

鋼筋（又稱縲紋鋼），在營建材料中屬於韌性高延展性材料，降服強度是很重要的材料指標。雖降伏強度根據CNS560規範分為SD280及SD420不同型號。竹節鋼筋表面具有竹節紋路，以增強和混凝土的握裹力。因鋼筋與混凝土有著近似相同的熱膨脹係數，兩者結合後有很好的機械強度，現今鋼筋混凝土建築各取其優點，成為現代常見建築材料的一種。

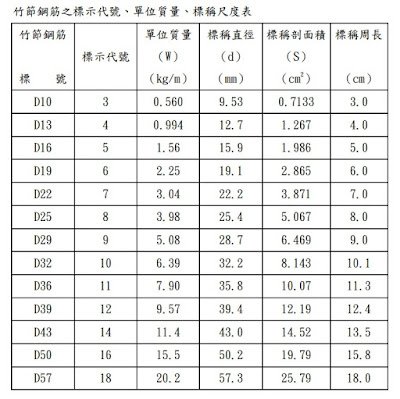

01、鋼筋規格符號及尺寸表

鋼筋強度及符號:

02、鋼筋相關規範與解說

02-1、根據混凝土工程設計規範與解說(土木401-100)

A、規範1.8 鋼筋強度限制

除在本規範第4.6.2、4.7.3.4、4.8.6、12.4.2及15.3.5節限制非預力鋼筋之規定降伏強度 f y 不得大於4,200 kgf / cm2 外，而螺箍筋之規定降伏強度另見第3.10.3節，其他使用狀況下非預力鋼筋之規定降伏強度 f y 不得大於5,600 kgf / cm2 。

預力鋼筋之規定降伏強度 f py 與預力鋼筋之抗拉強度 f pu 之關係，及計算強度下預力鋼筋受拉應力f ps 之規定值，詳見本規範第11.6及11.8節之規定及解說。

B、規範3.10.3 鋼筋強度限制

10.3 螺箍筋之體積比ρ 不得小於下式之值：

螺箍筋受壓構材增加載重時，將等到載重及變形逐漸增加至螺箍外圍混凝土剝落後，其柱心混凝土之承受載重強度才增加。式(3-8)規定之螺箍筋使用量[3.24]，乃期望因此規定增加柱之承受集中載重強度 ，可抵消或略超過螺箍外圍混凝土剝落所損失者。試驗及經驗顯示，受壓構材如依本節配置螺箍筋使用量時，可展現顯著之韌性。研究顯示，規定降伏強度7,000 kgf/cm2之鋼筋可用於圍束柱心混凝土，本規範對設計採用之螺箍筋規定降伏強度之限制已自4,200 kgf/cm2提高至7,000 kgf/cm2。

本規範所有條文規定中，有關鋼筋、鋼線，或絞線之直徑(及面積)均係依據CNS相關標稱尺度(nominal dimension)之規定。

施工過程中須多次彎折或做銲接之鋼筋均須採用CNS 560［鋼筋混凝土用鋼筋］中規定之熱軋鋼筋第5W種(符號：SD42W)之鋼筋。

近年來國內鋼筋製造業者發展採用鋼筋水淬製法，其製法乃係將熱軋成型之鋼筋加以水淬速冷，以增加鋼筋表層受水淬部份之抗拉強度。

此種做法是否符合材料性能之需求，尚無有關之研究報告可資依據，使用時應先謹慎評估。此種鋼筋銲接時有使水淬強化功能消失之虞，故不宜用於銲接施工。且車牙會損及強度較高之表層，亦不宜使用於車牙續接。

02-2、根據混凝土工程設計規範與解說(土木401-100)

(1) CNS 560 鋼筋混凝土用鋼筋
(2) CNS 2111 金屬材料拉伸試驗法
(3) CNS 2112 金屬材料拉伸試驗試片
 (4) CNS 8279 熱軋直棒鋼與捲狀棒鋼之形狀、尺度、重量及 其許可差

03、鋼筋品管建議步驟:

鋼筋品管建議步驟:
下列針對鋼筋材料品質監督之作法，依材料生命週期（取樣、送驗及會驗）提出相關作業基準以為參考，說明如下。

03-1、取樣階段

A.廠牌確認：
工程進行鋼筋加工，僅以經驗法則選擇較長鋼筋進行鋼筋採購；在損耗的部分，僅預測性編列0.5~2.0%，最後加工完成的鋼筋肯定為多廠牌的綜合體，此現象目前普遍存在於加工廠之加工鋼筋。若鋼筋加工係於工地現場時，換料情形將不易發生。所以鋼筋加工完成，監造人員對於加工鋼筋進行全面性之品牌查驗有其必要性。

B.抽樣檢驗：
依鋼筋號數及檢驗頻率進行隨機取樣。若鋼筋加工係於加工廠進行，此時鋼筋取樣應於鋼筋材料加工完畢，未出廠前。對於取樣而減少之鋼筋數量，應加工補足後再出廠。

03-2、送驗階段鋼筋

送驗前，監造人員必須全程會驗，以避免延後試驗導致樣品及結果具不實報告之情事發生。

03-3、會驗階段

A.樣品送至TAF認證的實驗室後，應由三方（監造、承包商及實驗室）會同確認。
B.三方需到場現場勘驗檢驗結果，避免試驗數據填報不實現象已改善許多。
C.實驗室在完成報告後，應直接郵寄給三方。

參考文獻:

01:

https://zh.wikipedia.org/wiki/%E9%8B%BC%E7%AD%8B

02:

http://www.arch.net.tw/modern/month/368/368-1.htm
03
https://en.wikipedia.org/wiki/Rebar
04
混凝土工程設計規範與解說(土木401-100)
